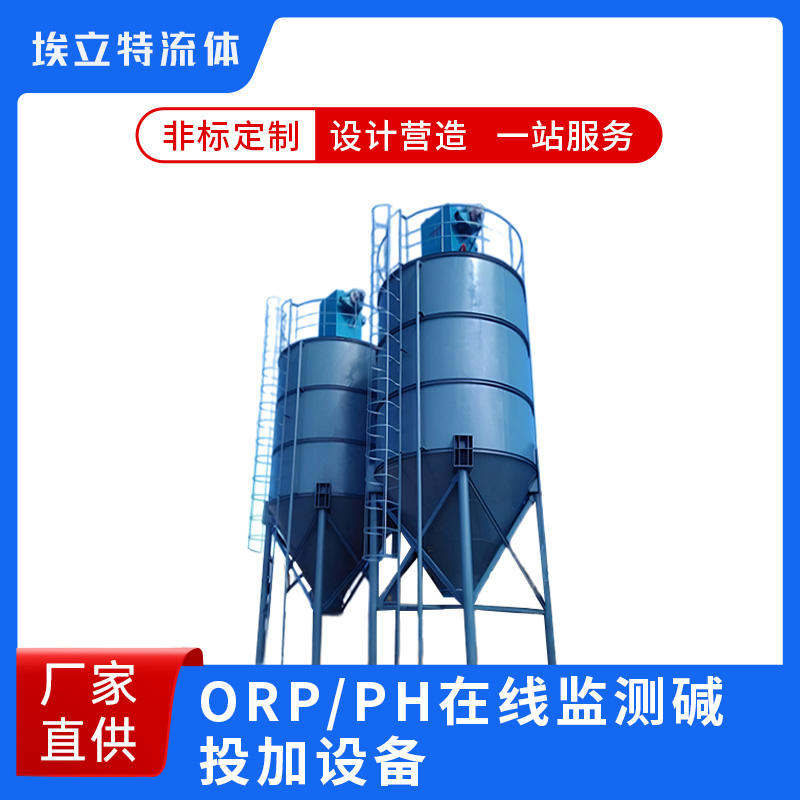

ORP/pH在线监测碱投加设备是集成ORP（氧化还原电位）和pH双重监测功能的智能化碱液投加装置，采用先进的传感器

技术和PLC控制算法，实现工艺水质的精准调控。系统特别适用于需要同时控制酸碱度和氧化还原电位的复杂水处理场景，

如电镀废水处理、化工生产中反应控制、循环冷却水系统等。 带ORP/pH在线监测的智能碱投加系统技术方案

一、设备组成

1. 检测单元

- 高精度三复合电极（pH/ORP/温度）

- 带自动清洗装置的在线分析仪

- 双通道信号变送器（4-20mA输出）

2. 加药单元

- 双泵冗余系统（主泵+备用泵）

- 脉冲阻尼器（消除流量波动）

- 防结晶加热管路（PTFE材质）

3. 控制单元

- 西门子S7-1500 PLC控制器

- 12英寸彩色触摸屏

- 数据记录模块（SD卡存储）

二、工作原理

1. 信号采集与处理：实时采集pH和ORP信号（采样频率1Hz）、温度自动补偿（0-100℃范围）、信号滤波处理（消除干扰）

2. 智能控制策略：双参数PID交叉控制算法、pH-ORP协同控制模式、自适应前馈控制

3. 安全保护机制：传感器故障自动检测、加药过量保护、设备异常报警（声光+远程）

三、控制系统功能

1. 监测功能：双参数同屏显示、实时趋势曲线历史数据查询

2. 控制模式：自动模式（根据设定值自动调节）、手动模式（人工干预）、校准模式（电极维护）

3. 通讯接口：支持PROFINET通信、4G无线传输（可选）、云平台接入（选配）

四、操作流程

1. 启动前准备： 检查电极填充液→确认药剂充足→校准传感器

2. 正常运行：设置目标参数（pH和ORP）→选择控制模式→启动自动运行

3. 日常维护：每周电极保养→每月泵体检查→每季全面校准

五、技术优势

1. 精准控制： pH控制精度±0.1、ORP控制精度±5mV、响应时间<30秒

2. 可靠耐用:电极寿命≥12个月、防护等级IP67、平均无故障时间>10000小时

3. 智能管理:故障自诊断、远程监控、数据追溯

六、维护保养

- 每日检查电极表面清洁度

- 每周执行自动清洗程序

- 每月更换电解液（可拆卸式设计）
