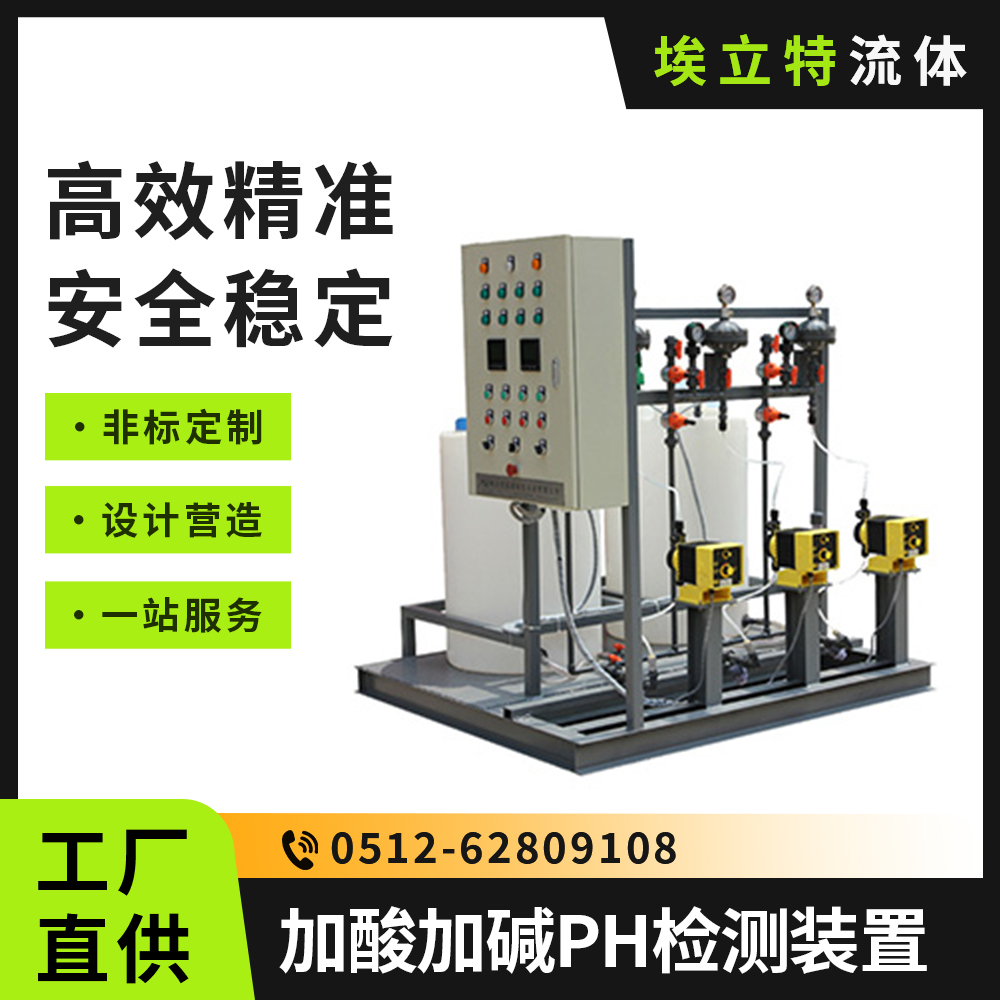

加酸加碱pH检测装置是一种基于pH值实时反馈的自动控制系统，广泛应用于水处理、化工、环保等领域。其核心功能是通过在线pH计连续监测水体的酸碱度，并自动控制加酸或加碱计量泵的启停与频率，将pH值精确稳定在设定的目标范围内，实现流程的自动化与精细化控制。
一、设备组成
该装置是一个典型的闭环控制系统，主要由三部分构成：
1.检测单元：核心为在线pH计，包括pH传感器（电极）、变送器及安装支架（流通杯或插入式）。它是系统的“眼睛”。
2.执行单元：包括加酸系统（酸储罐、耐酸计量泵）和加碱系统（碱储罐、耐碱计量泵），是系统的“手”。
3.控制单元：核心为PLC或专用pH控制器，接收pH计的信号，内置PID控制算法，输出指令驱动对应的计量泵。人机界面用于参数设定与状态显示。
二、工作原理
系统形成一个完整的“检测-判断-执行”闭环。
1.检测：pH传感器持续监测水体的pH值，并将其转换为4-20mA电信号传送至控制器。
2.判断：控制器将接收到的pH实测值与用户设定的目标值（及控制死区）进行比较。
○ 若pH值高于设定上限，控制器启动加酸泵。
○ 若pH值低于设定下限，控制器启动加碱泵。
○ 若pH值在设定范围内，所有泵停止。
3.执行：控制器通过调节计量泵的启停或运行频率，精确投加微量的酸或碱，直至pH值回归目标区间。
三、设计方法
设计需依据处理水量、pH波动范围及调节精度要求。
关键选型：
○ pH计：选择适合介质、带自动温度补偿（ATC）的电极和变送器。
○ 计量泵：根据所需调节量和速度选择合适流量与压力的泵，材质必须耐酸碱腐蚀。
○ 控制器：需具备双路独立输出、PID调节功能，并能设置高低报警。
安全设计：泵出口需设安全阀，管路宜用耐腐蚀材料（如PVC、PTFE），并考虑传感器清洗维护的便利性。
四、操作流程
1.校准与准备：使用标准缓冲液（如pH4.01、6.86、9.21）对pH计进行校准。向酸、碱储罐加注药剂。
2.参数设定：在控制器上设定目标pH值、控制死区及报警上下限。
3.启动运行：将系统切换至“自动”模式，装置开始自动运行。
4.监控：观察pH趋势曲线是否平稳，确认加药泵动作正常，并根据长期运行效果微调PID参数。
五、维护保养
日常：检查储罐液位，泵运行状态及管路密封性。
定期：
○ pH计：定期（如每周或每月）用标准液进行校准；根据使用情况清洗或更换电极。
○ 计量泵：定期检查并清洗入口过滤器，校准投加精度。
○ 系统：定期检查控制器接线可靠性，清理传感器安装座，防止污垢附着影响测量。
