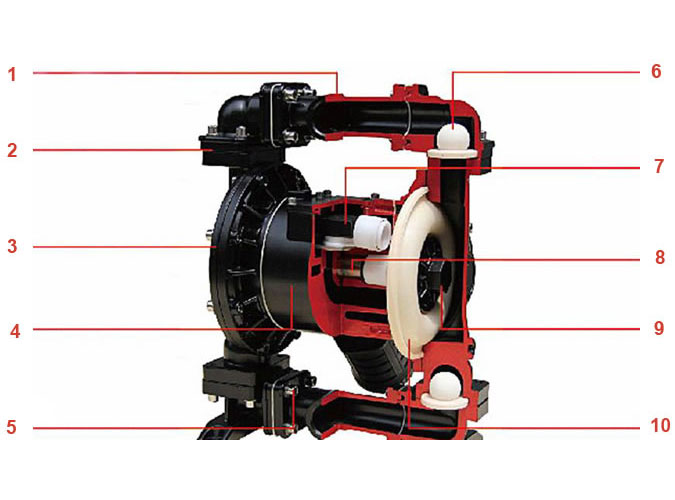

进口气动隔膜泵分很多种类，但万变不离其宗，结构上和运作原理差别不大，下图为气动隔膜泵的结构和配件分解展示，整体组装和检修都是非常方便的。

1.上盖和下盖
本产品配有上下盖，适用于同时输送两种介质。出口位于中间。该产品采用低脉冲生产，设计有三段，便于安装灵活方便。

2.四螺栓连接
四螺栓连接使密封性能出色。凭借最佳的自吸能力，QBK气动隔膜泵的空气消耗降至最低。

3.流体室
流体室由优质材料制成，具有增强的结构强度。即使在恶劣环境下使用，我们的产品也可以长期使用。

4.气动马达
气动马达可以由铝合金或不锈钢制成。此外，我们还提供一体式塑料气动马达。

5.硬件
为避免生锈和腐蚀，我们为此铸铁隔膜泵选择不锈钢五金件。因此，将来的维护更容易。

6.阀球
QBK气动隔膜泵的阀球采用特殊机器进一步加工，精度高，防漏性能优异。

7.先导空气阀
先导气阀采用改性材料制成，具有良好的耐腐蚀性和自润滑性。空气阀没有死点。阀门不需要润滑，消耗的空气更少。

8.连杆
连杆采用＃321不锈钢制造，具有良好的耐腐蚀性，耐磨性和自润滑性。特别研磨，表面具有较低的摩擦系数。

9.隔膜保护块
铝合金或不锈钢隔膜保护块采用一体化结构设计。它有效地防止液体泄漏。此外，塑料隔膜保护块内衬网状不锈钢板，耐高温和耐高压。

10.隔膜
可以精确计算移动距离。采用进口材料制成，QBK气动隔膜泵的隔膜应力降至最低，延长了使用寿命。
