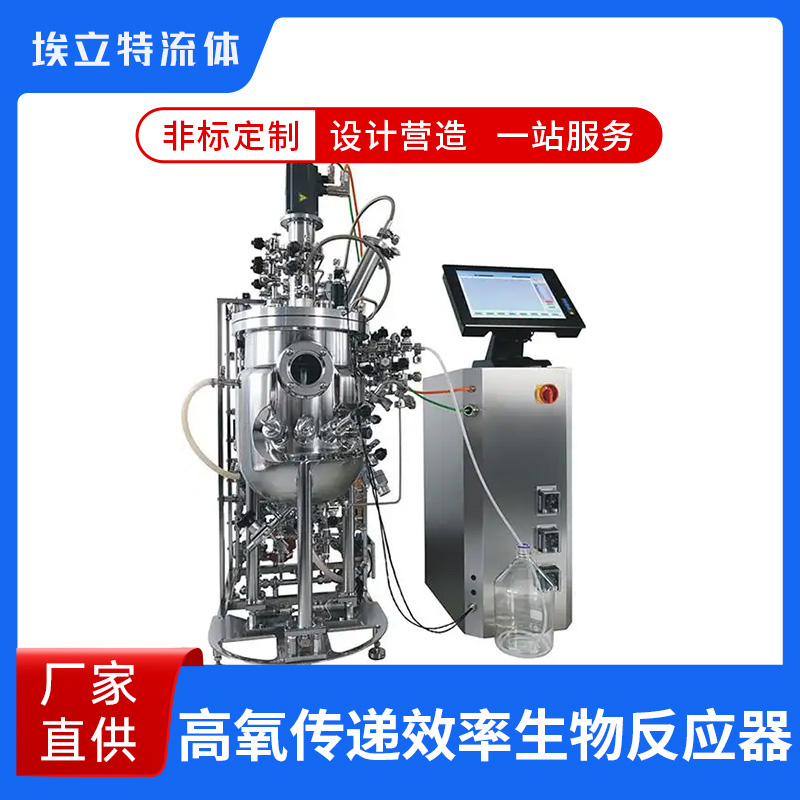

高氧传递效率生物反应器

高氧传递效率生物反应器是专为解决高密度培养中溶氧限制问题而设计的先进生物反应系统，通过创新传质结构实现kLa（体积氧传质系数）值达200-500 h⁻¹，比传统

反应器提高3-5倍。系统特别适用于需氧量大的微生物发酵（如酵母、杆菌）和哺乳动物细胞高密度培养。

一、设备组成

1. 核心传氧单元：微孔钛合金扩散器（孔径10-50μm）、气升式内循环管（循环速率2-5m/s）

2. 混合系统：三层组合式搅拌桨（底层Rushton+中层斜叶+上层轴流）、变频驱动电机（50-1200rpm无级调速）

3. 气体控制模块：动态混气单元（O₂/N₂/CO₂比例精准调控）、尾气分析仪（在线监测OUR/CER）

4. 监测系统：高响应DO探头（响应时间＜15s）、激光粒度仪（气泡直径监测）

二、工作原理

1. 高效传质机制：微孔扩散产生直径0.5-2mm气泡群、搅拌桨将大气泡剪切为微气泡（＜0.5mm）

2. 动态溶氧控制：PID算法实时调节通气量（0.5-3vvm）和搅拌速度、脉冲式富氧通气（DO波动控制在±5%）

3. 能量优化：气升循环降低搅拌功耗30%、热能回收系统利用废气余热

三、操作流程

1. 系统准备：扩散器完整性测试（压降＜0.1bar）→溶氧探头校准（零氧/饱和氧两点校准）

2. 过程控制：

- 培养初期：低搅拌（200rpm）+高通气（1vvm）

- 对数期：阶梯提升搅拌至设计值

- 限制期：启动富氧通气（O₂＞21%）

3. 异常处理：kLa下降时检查扩散器堵塞→泡沫失控时启用机械消泡

四、维护保养

1. 日常维护：每次运行后酸洗扩散器（2%硝酸循环）、检查机械密封冷却水流量

2. 定期维护：每月拆检搅拌桨腐蚀情况、季度更换气体预过滤器

3. 关键维护：年度做kLa性能验证、每2000小时更换轴承润滑脂

五、性能指标

1. 氧利用率提升至40-60%（传统系统15-25%）

2. 单位溶氧能耗降低50%

3. 支持细胞密度达1×10⁸ cells/mL（哺乳动物细胞）
