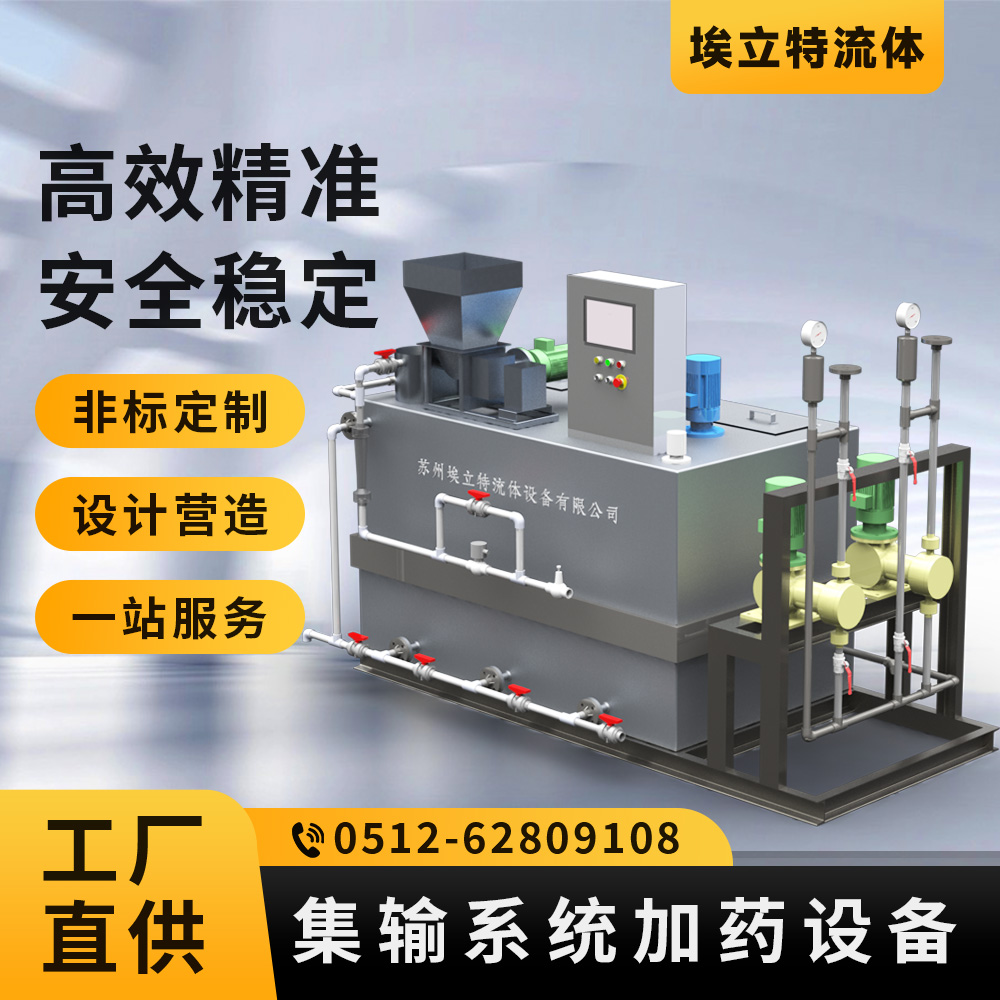

集输系统加药设备是油田集输过程中的关键配套装置，主要用于原油破乳、污水处理、管道防腐等工艺环节的化学药剂自动投加。该设备通过智能化控制系统实现药剂精准

投加，确保集输系统安全高效运行，有效解决原油脱水、管道腐蚀、细菌滋生等问题，提高集输系统运行效率。

一、设备组成

1. 药剂储存系统：包括立式/卧式储罐（5-50m³）、液位计、搅拌器和加热装置

2. 加药单元：多台并联计量泵（流量0-5000L/h，压力0.6-2.5MPa）

3. 控制系统：PLC+触摸屏控制，具备MODBUS通讯功能

4. 辅助系统：双联过滤器、安全泄压装置、管路伴热系统

5. 配电系统：防爆控制柜、UPS备用电源

二、工作原理

设备通过计量泵将储罐中的药剂加压输送至各加药点，控制系统根据来液量、水质等参数自动调节加药量。采用PID控制算法确保加药精度（±1%），异常情况自动报警并

启动联锁保护，实现全过程自动化控制。

三、设计方法

1. 采用模块化设计，便于扩展和维护

2. 关键部件冗余配置，提高系统可靠性

3. 防爆设计符合ExdⅡBT4标准

4. 材质选择考虑药剂特性（304/316L不锈钢）

5. 配套远程监控功能，实现无人值守

四、操作流程

1. 启动前检查：确认储罐液位、管路密封性、电气系统正常

2. 运行操作：设定加药参数，选择自动/手动模式，监控运行状态

3. 停机操作：执行管路冲洗程序，记录运行数据

4. 异常处理：按报警提示进行相应处置

五、维护保养

1. 日常维护：检查压力、流量参数，测试安全阀

2. 定期维护：每月更换过滤器，每季度校验计量泵

3. 年度检修：全面检测防爆性能，更换易损件

4. 长期停用：排空药剂，做好防冻防锈措施
