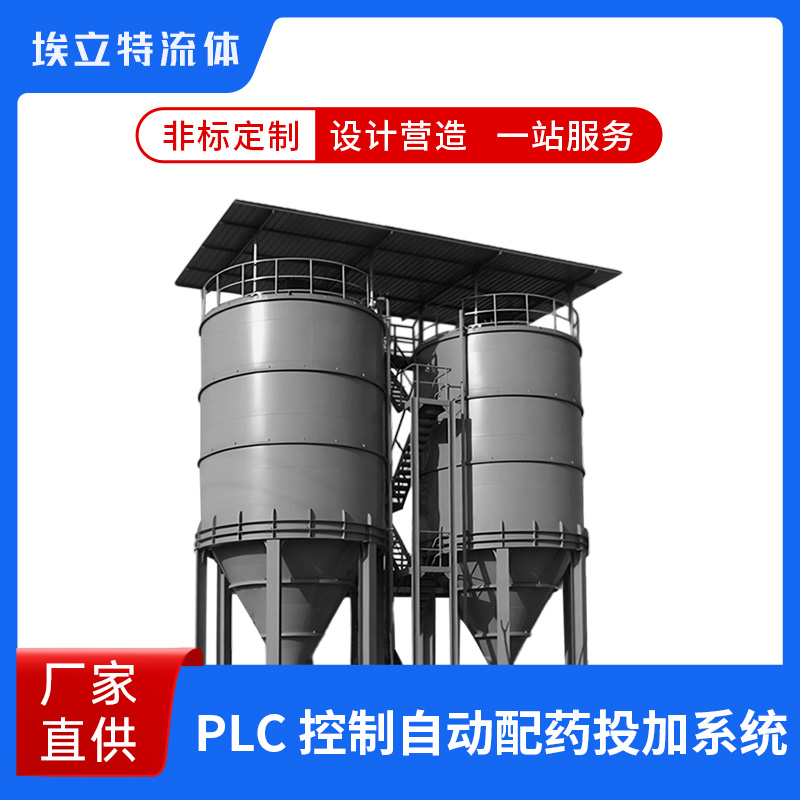

PLC控制自动配药投加系统通过智能PLC实时监测水质参数（pH/流量等），精准控制计量泵投加药剂，实现全自动配药与剂量

调节。系统含HMI人机界面、传感器网络及安全保护模块，误差≤3%，适用于水处理、化工等领域，支持远程监控，提升效率

并降低人工成本。

一、设备组成

1 控制单元：西门子S7-1500系列PLC（双CPU冗余）、工业级触摸屏（15寸彩色HMI）、安全继电器模块（SIL3等级）

2 检测单元：在线pH/ORP分析仪（±01精度）、电磁流量计（05级精度）、超声波液位计（±1mm分辨率）

3 执行单元：伺服驱动计量泵（01%调节精度）、电动调节阀（PTFE衬里）、变频搅拌机（0-100Hz无级变速）

二、工作原理

1 信号采集：实时监测进水流量（Q）、pH值、药剂液位等参数

2 智能运算：

- 前馈计算：基础加药量=K×Q（K为经验系数）

- PID调节：根据pH偏差动态修正加药量

- 自适应优化：自动学习最佳控制参数

3 执行输出：通过PWM信号精确控制计量泵转速，实现±2%的投加精度

三、设计方法

1. 控制策略：采用Smith预估器克服大滞后、设置"流量-PH"串级控制回路、开发故障自诊断算法（20+种故障代码）

2. 硬件选型：

3 安全设计：双路电源冗余、紧急停止按钮、数据掉电保护

四、操作流程

1. 启动准备：检查药剂储量（≥50%）→校准在线仪表→选择控制模式（自动/手动）

2. 正常运行：

- 自动模式：系统按预设逻辑运行

- 手动模式：通过HMI微调参数

- 监控画面显示：实时趋势曲线、设备运行状态、报警信息

3. 停机操作：执行管路冲洗程序→保存运行数据→生成日报表

五、维护保养

1. 日常维护：检查接线端子紧固度、 清洁触摸屏表面、记录异常报警

2. 定期维护：每周传感器校准、每月备份程序、每年更换过滤元件

3. 故障处理：
