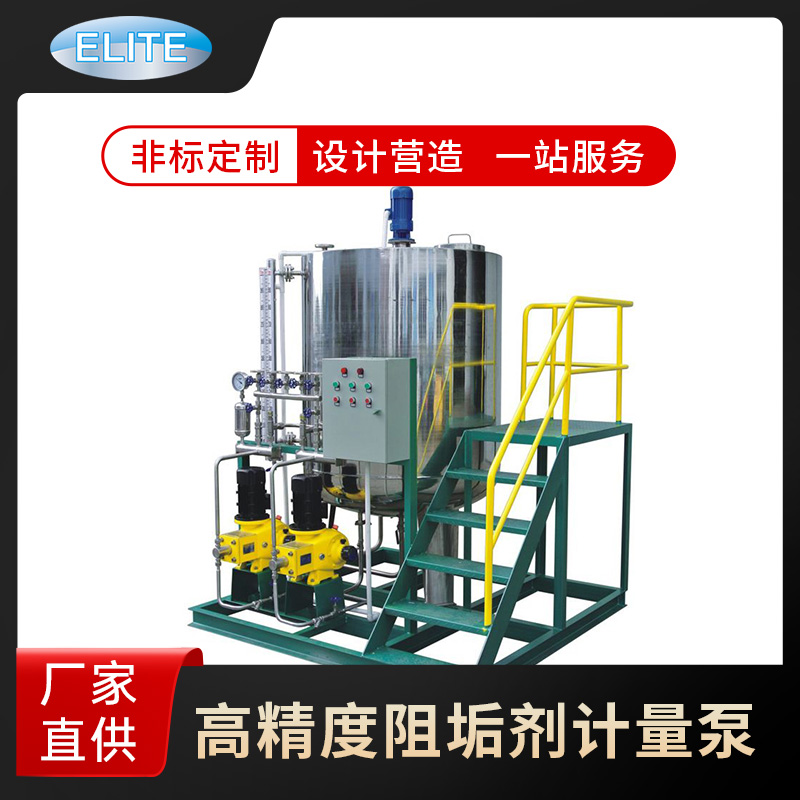

高精度阻垢剂计量泵是专为水处理系统设计的精密加药设备,采用先进的伺服控制技术,实现±0.5%的计量精度,可满足反渗透、循环冷却水等系统对阻垢剂投加的高精度要求。
一、设备组成
1. 驱动系统:伺服电机(0.1°定位精度)、行星减速机构(传动效率>95%)、精密滚珠丝杠(C5级精度)
2. 液力系统:双腔室隔膜泵头(PTFE材质)、陶瓷柱塞组件(表面粗糙度Ra0.2)、自排气阀组(带压力补偿)
3. 控制系:32位ARM处理器、5寸工业触摸屏、多协议通讯接口(Modbus/Profibus)
二、工作原理
1. 动力传输:
伺服电机→减速机→滚珠丝杠将旋转运动转换为直线运动
2. 介质输送:
- 吸入冲程:隔膜后移形成负压,进口阀开启吸液
- 排出冲程:隔膜前推增压,出口阀开启排液
3. 精度控制:编码器实时反馈位置信号、PID算法动态调节冲程长度、闭环控制确保流量精度±0.5%

三、技术优势:
1. 计量精度行业领先(±0.5%)
2. 使用寿命超长(>5年)
3. 能耗降低40%
4. 支持数字孪生运维
四、操作流程
1. 启动前准备:检查润滑油位(视窗1/2处)→手动盘车3-5转确认无卡阻→设置流量参数(触摸屏或远程)
2. 运行操作:先点动测试电机转向→低速启动(30%额定流量)→逐步升速至工作点
3. 停机程序:先降速至最低流量→关闭电源开关→排空泵腔介质(长期停用)
五、维护保养
1. 日常维护:每日检查密封泄漏量(<5滴/分钟)、每周记录振动值(≤2.8mm/s)、每月备份运行参数
2. 定期保养:每500h更换润滑油、每2000h更换隔膜组件、每5000h更换阀组
3. 精度维护:每月校准零点、每季校验量程、每年第三方检测
