代斯米(DESMI)Rotan进口齿轮泵的拆卸与装配步骤
来源: | 作者:elitrade | 发布时间: 2019-03-21 | 1816 次浏览 | 分享到:
代斯米,DESMI,Rotan,进口齿轮泵

典型外啮合齿轮泵外观与轴侧剖分图

Rotan齿轮泵的拆卸步骤

代斯米,DESMI,Rotan,进口齿轮泵

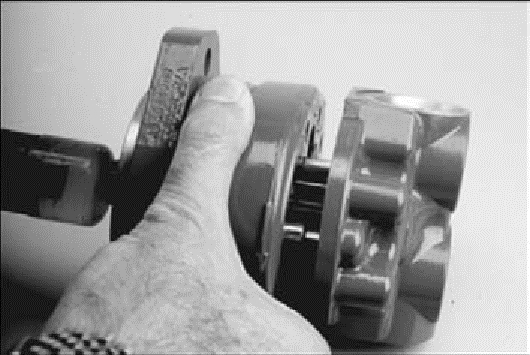

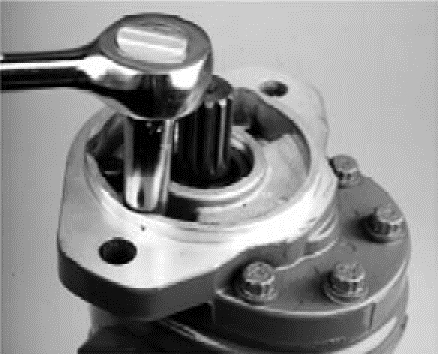

笫一步：用套筒扳手卸掉螺钉，取下泵盖

代斯米,DESMI,Rotan,进口齿轮泵

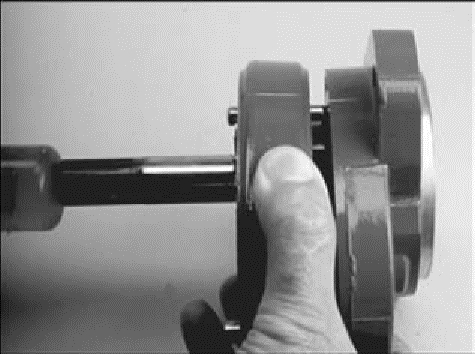

笫二步：卸下后泵盖

代斯米,DESMI,Rotan,进口齿轮泵

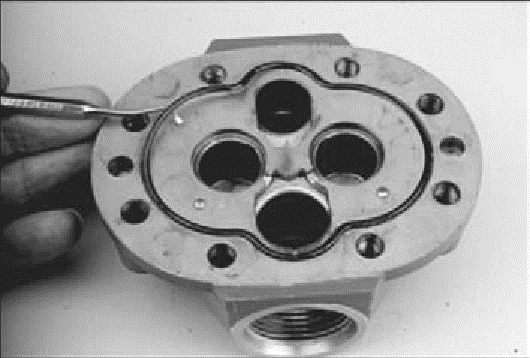

笫三步：从后泵盖卸下端面密封圈

代斯米,DESMI,Rotan,进口齿轮泵

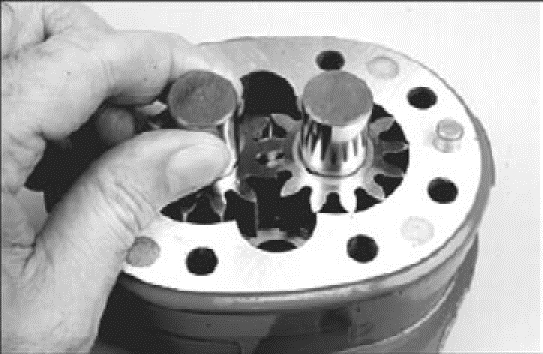

笫四步：取出泵体与主、从齿轮轴

代斯米,DESMI,Rotan,进口齿轮泵

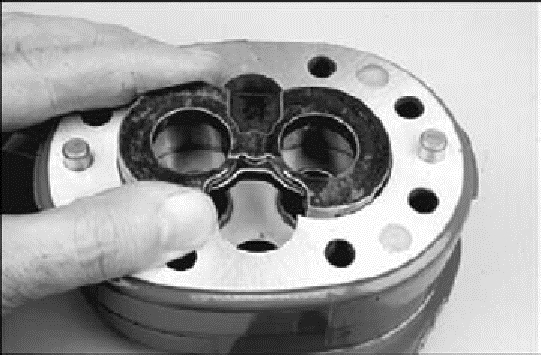

笫五步：卸下浮动侧板

代斯米,DESMI,Rotan,进口齿轮泵

笫六步：从侧板上卸下密封圈和密封挡圈

代斯米,DESMI,Rotan,进口齿轮泵

 笫七步：用专门工具取出扣环

代斯米,DESMI,Rotan,进口齿轮泵

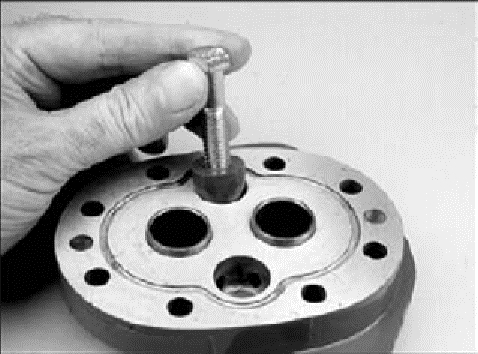

笫八步：用螺钉拧入拔出油口塞子

Rotan齿轮泵装配步骤

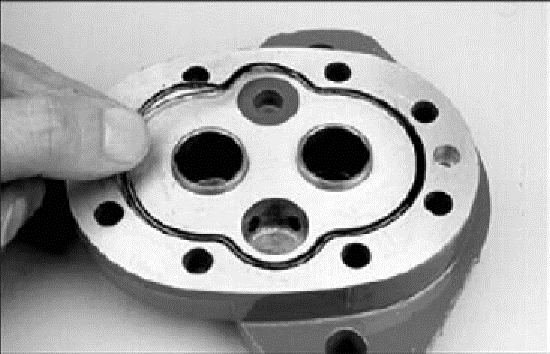

笫一步：往前盖装上密封圈

代斯米,DESMI,Rotan,进口齿轮泵

笫二步：对正套上泵体

代斯米,DESMI,Rotan,进口齿轮泵

笫三步：侧板上装上新的密封圈和挡圈

代斯米,DESMI,Rotan,进口齿轮泵


笫四步：将装好的侧板放入泵体孔内

代斯米,DESMI,Rotan,进口齿轮泵

笫五步：装入主、从齿轮轴

代斯米,DESMI,Rotan,进口齿轮泵

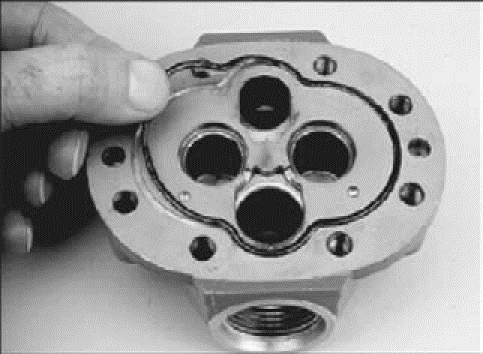

    笫六步：后盖上装上密封圈

代斯米,DESMI,Rotan,进口齿轮泵

笫七步：以定位销定位将后盖翻面装入齿轮轴上，对角拧紧泵各安装螺钉，最后装入轴封和挡圈

代斯米,DESMI,Rotan,进口齿轮泵
